科威稱重PLC、觸摸屏在充棉機上的應用
一、 充棉機簡介、主要工藝及技術要求
1. 充棉機的簡介
充棉機，是將PP棉等填充物充入到毛絨玩具、沙發靠墊、抱枕或枕芯皮殼的機器設備。一般適用于毛絨玩具、家紡、家具和服裝等行業。
自動充棉機在短短的幾年時間中成熟起來，代替了傳統的手工作業，簡易作業，低效率作業。目前已成為市場上應用較為常見的服裝加工(棉服充棉)，家紡(棉被充棉)設備，并且在服裝家紡行業中充分體現到它的使用價值，充棉機解決了工人長期勞動后留下的病發證，用工不足，生產效率低，生產材料浪費，絨棉蓬松度達不到、做出來的服裝大小棉團不均勻，生產過程中臟、亂、差等缺點。
2. 主要工藝流程
半自動充棉機主要工藝流程：
1、啟動料箱攪拌電機，將物料攪拌均勻;
2、啟動自動充棉，開始將物料加入1、2號稱量斗中;
3、兩個稱量斗各自按照設定的重量進行快慢速加料;
4、當稱量斗中物料達到目標重量，表示加料完成并給出完成信號;
5、腳踏抽棉開關，抽棉裝置將1、2號稱量斗中的物料輪流抽出到填充袋中，腳踏一次抽料一次;
6、抽完物料的稱量斗，系統將自動按照設定的重量進行加料，如步驟3、4、5、6循環運行。
3. 技術要求
(1).稱量重量：5～50g;
(2).稱量精度：≤1g;
(3).電源：AC220V±10%;
(4).工作溫度：-5℃--50℃;
(5).環境濕度：≤90%相對濕度(無凝結水);
(6).加料模式分多段速加料，提高效率，確保精度;
(7).多組重量設定，最多設20組;
(8).抽料過程增加倒吹流程，防止抽料通道出現堵塞現象;
(9).增設噴水流程，主要是消除靜電，使抽料更流暢。
二、 實施方案
1. 系統方案配置
雙斗充棉機的配置：CZ-12M12T-2HAD、7寸MCGS觸摸屏。
2. 應用的主要功能
(1).采用稱重信號高速高精度處理功能;
(2).配有標準RS-232與觸摸屏進行通信;
(3).可設置多批重量循環加料流程;
(4).靈活的增加保護功能，報警提示功能;
(5).簡單增設多段加料模式，保證快速精確定量灌裝，提高了效率，降低了物料損耗;
(6).簡單增設配方功能和數據統計功能，操作人員使用方便。
(7).主要功能界面如下

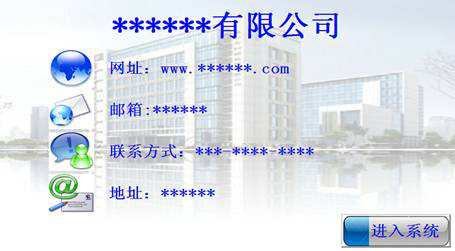

①開機界面：設備廠家可以介紹廠家信息。

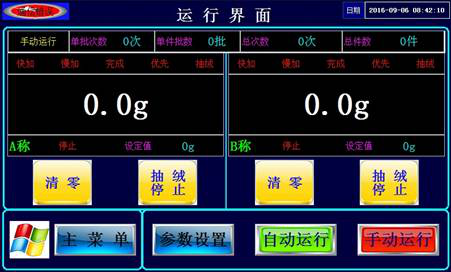

②工作界面：對系統運行的控制和監控實時工作狀態。

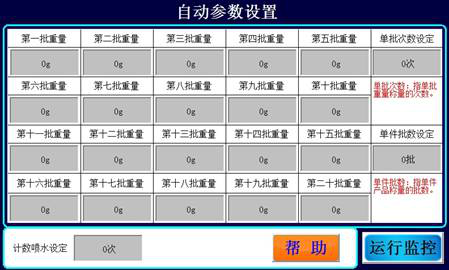

③參數設置：設置自動稱量加料的重量，即噴水功能的設置。
3. 實現工藝流程

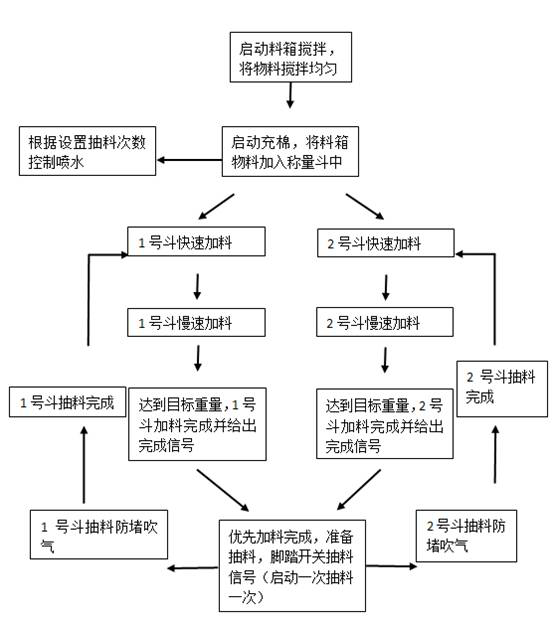

半自動充棉機實現工藝流程：
三、 項目總結
1. 方案的優點
目前充棉機的方案有：
(1)定時充棉方案
①PLC稱重方案比定時充棉方案控制精度更高，更穩定;
②PLC稱重方案比定時充棉方案更顯高端，觸摸屏控制控制更簡便，更人性化;
(2)單片機稱重方案
①PLC稱重方案比單片機稱重方案，在修改使用方面更為方便，需要增設附加功能，PLC稱重方案更為靈活性。
②定制功能：可以根據客戶的需求定制控制模式、工藝方案為客戶提供解決方案。
2. 注意事項
(1).不要安裝在陽光直曬處，且避免溫度突然變化及強的機械振動;
(2).稱重信號線請用雙絞屏蔽線，且與其它可能產生電氣干擾的電線隔開;
(3).要經常觀察料箱中物料的多少，物料過少時，請及時補料，防止物料不足造成加料不流暢而影響加料速度和控制精度;
(4).稱量斗不要與機器側面相碰;
(5).稱量斗要調整水平;
